1. 前言
2. 实现思路
3. 完整效果、参数、代码展示

前言

参考效果：
- https://www.youtube.com/watch?v=h4SBACYb26k&ab_channel=ABeginner%27sDevVlog
- https://www.bilibili.com/video/BV1K64y1U7D8
参考文章：
- https://zhuanlan.zhihu.com/p/368307575

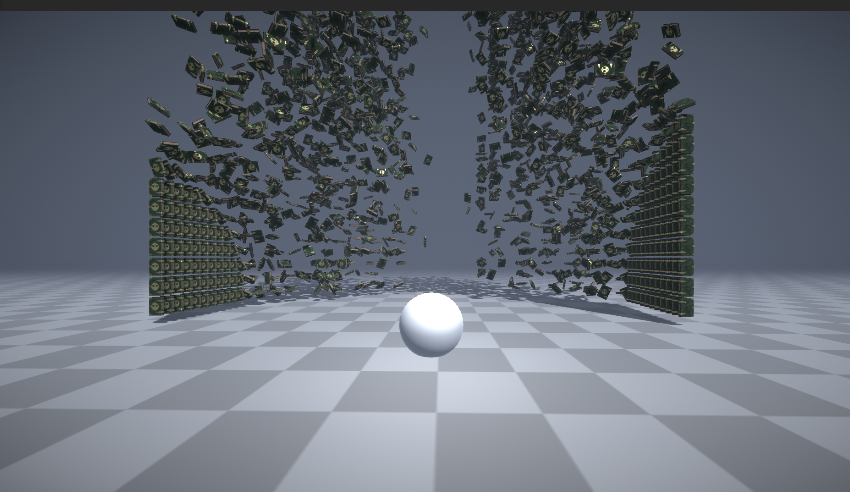

实现效果：

其他：
- 初学ComputeShader，只是想到了以前用HDRP中的VFX粒子复刻过的效果，可以作为练习
- 效果中的旋转并非原效果中的旋转规则，可自定义
- 性能上还有许多优化空间还望读者见谅
- 本文仅作为个人学习记录和思路分享

实现思路

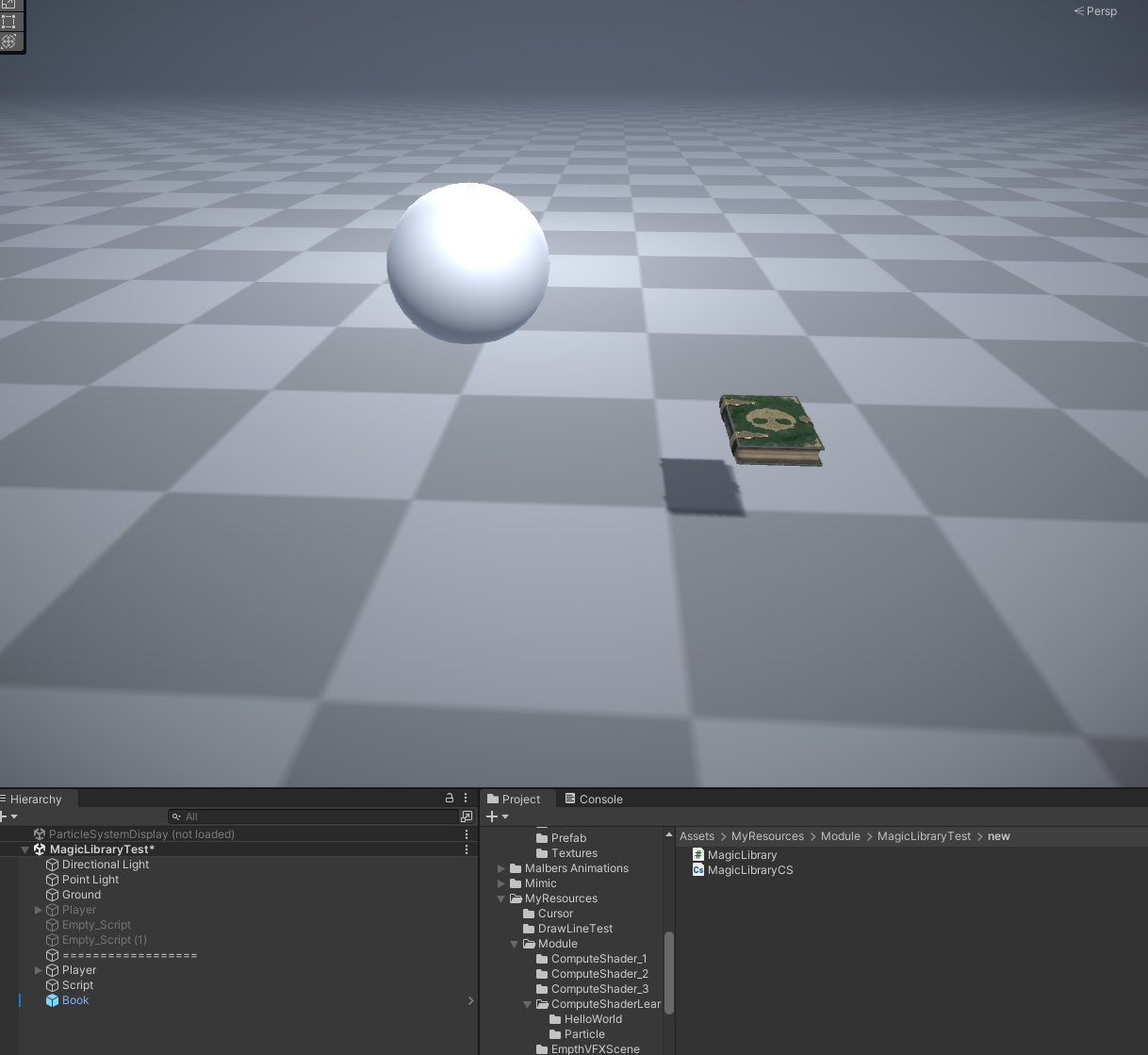

0.场景准备

准备一个空场景
准备好用于触发效果的玩家、一个书本预制体、一个C#脚本、一个ComputeShader。

1.从生成一排/一面书本物体开始，初始化位置和旋转

利用ComputeShader将每个书本物体的位置设置为其SV_DispatchThreadID号
线程组设为(8, 8, 1)，为了性能考虑，线程大小设为(4, 4, 1)，后续可自行调整

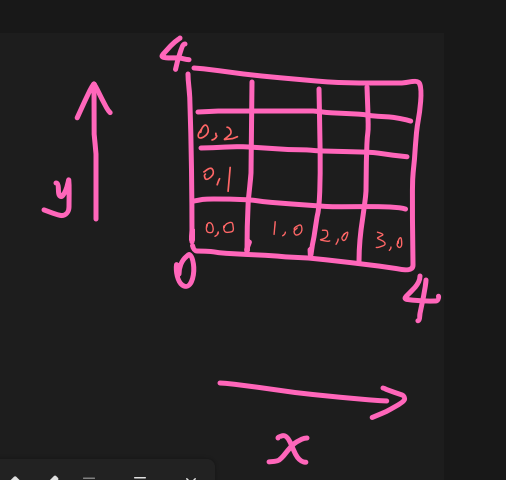

那么一个线程的SV_DispatchThreadID如图所示：

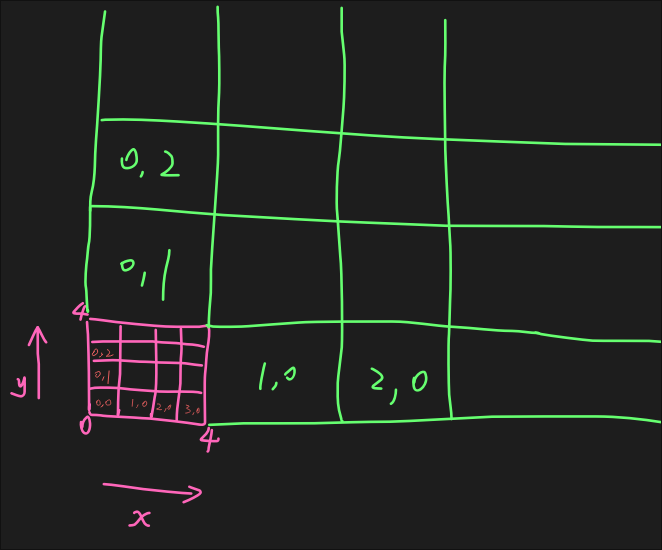

整个线程组的排列如图所示：

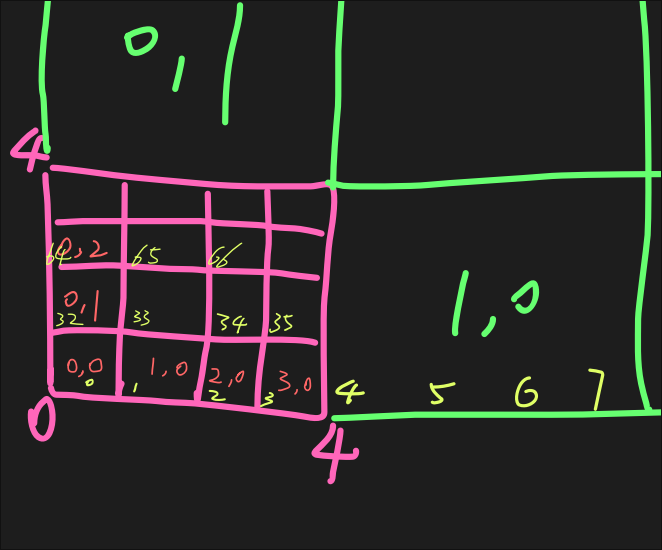

那么，数组大小为(4×8)×(4×8)=32×32，每个单位在数组中的索引可以用id.y * 4 * 8 + id.x来表示，即第几行的第几列，如下图黄色数字所示：

而这每个单位都指代一本书所处的位置，为Vector3或float3类型，因此需要一个Vector3[]容器装这些数据，并使用Buffer与GPU进行数据传输

展开代码

ComputeShader：

#pragma kernel InitPosition

RWStructuredBuffer<float3> InitPositions;

[numthreads(4,4,1)]
void InitPosition (uint3 id : SV_DispatchThreadID)
{
    InitPositions[id.y * 32 + id.x] = float3(id.x, id.y, 0);
}

C#：

using System.Collections;
using System.Collections.Generic;
using UnityEngine;

public class MagicLibrary : MonoBehaviour
{
    // 1.
    [SerializeField] private ComputeShader shader;
    private int size;
    private ComputeBuffer resultInitPosBuffer;
    private int kernelInitPosHandle;

    private Vector3[] initPositions;

    [SerializeField] private GameObject prefab;
    private List<GameObject> books;

    private void Start()
    {
        size = 32 * 32;

        InitShader();
        InitBookAndPosition();
    }

    private void InitShader()
    {
        // Get KernelID and Init Buffer
        kernelInitPosHandle = shader.FindKernel("InitPosition");
        resultInitPosBuffer = new ComputeBuffer(size, sizeof(float) * 3);
        shader.SetBuffer(kernelInitPosHandle, "InitPositions", resultInitPosBuffer);

        // Dispatch initPosition
        shader.Dispatch(kernelInitPosHandle, 8, 8, 1);
    }

    private void InitBookAndPosition()
    {
        books = new List<GameObject>(size);
        // Get Buffer Data and Apply to GameObject
        initPositions = new Vector3[size];
        resultInitPosBuffer.GetData(initPositions);
        for (int i = 0; i < initPositions.Length; i++)
        {
            GameObject book = Instantiate(prefab, initPositions[i], Quaternion.identity, transform);
            books.Add(book);
        }
    }

    private void OnDestroy()
    {
        resultInitPosBuffer.Release();
    }
}

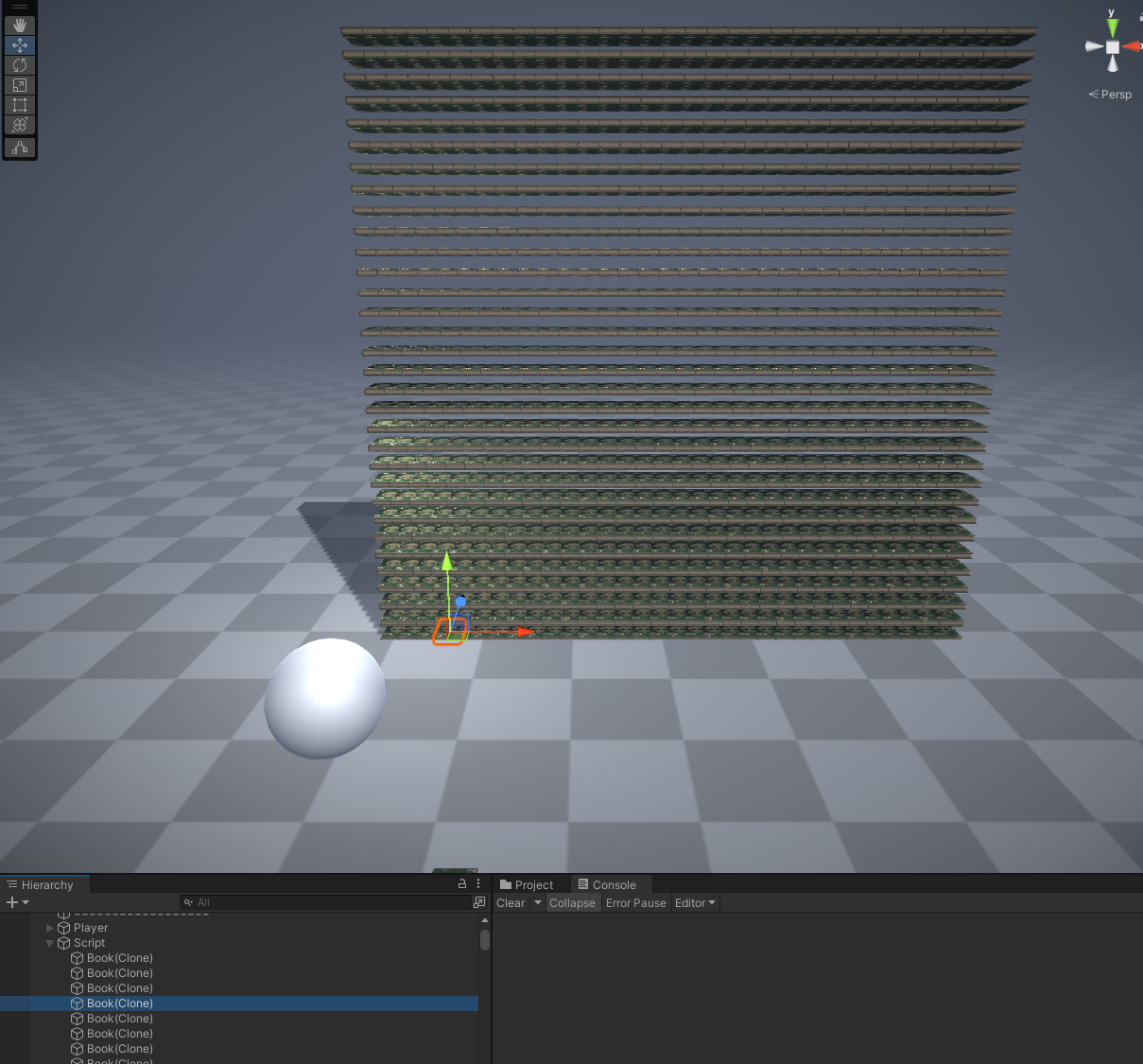

第一步效果图：

2.加入随机数、三角函数使物体凌乱并做漂浮运动

说到运动，自然是要增加一个核函数，并与CPU端Update联动
物体的随机旋转值使用C#里的Quaternion.EulerRotation()实现，参数为物体自身位置。读者也可以使用其他方法自行实现。
书本从书架(一个平面)飘出，实际上就是Z轴的偏移，因此只需要计算Z轴的偏移量，而不用把整个三维坐标加入计算，节约性能

展开代码

ComputeShader：

#pragma kernel UpdatePosition

// 2
RWStructuredBuffer<float3> UpdatePositions;
float Time;
float ZTimeScale;
float ZStrength;

float Random(float2 p)
{
    return frac(sin(p.x * 23.23123 + p.y * 12.335) * 2343523.2345234);
}

[numthreads(4,4,1)]
void UpdatePosition (uint3 id : SV_DispatchThreadID)
{
    float z_offset = Random(id.xy);
    float flowZ = z_offset * ZStrength + cos(Time * ZTimeScale * z_offset);
    UpdatePositions[id.y * 32 + id.x] = float3(id.x, id.y, flowZ);
}

C#：

// 2.
private int kernelUpdateHandle;
private ComputeBuffer resultUpdatePosBuffer;
private Vector3[] nowPositions;
[SerializeField] private float ZStrength; // Z轴离原平面的距离强度
[SerializeField] private float ZTimeScale; // 漂浮速度

private void InitShader()
{
    kernelUpdateHandle = shader.FindKernel("UpdatePosition");
    resultUpdatePosBuffer = new ComputeBuffer(size, sizeof(float) * 3);
}

private void InitBookAndPosition()
{
    nowPositions = new Vector3[size];
}


private void Update()
{
    UpdateBookPosition();
}

private void UpdateBookPosition()
{
    // Set Shader param
    shader.SetFloat("ZStrength", ZStrength);
    shader.SetFloat("ZTimeScale", ZTimeScale);
    shader.SetFloat("Time", Time.time);

    shader.SetBuffer(kernelUpdateHandle, "UpdatePositions", resultUpdatePosBuffer);
    shader.Dispatch(kernelUpdateHandle, 8, 8, 1);
    // Get Buffer and Apply to GameObject
    resultUpdatePosBuffer.GetData(nowPositions);
    for (int i = 0; i < nowPositions.Length; i++)
    {
        books[i].transform.position = nowPositions[i];
        books[i].transform.rotation = Quaternion.EulerRotation(nowPositions[i]);
    }
}

private void OnDestroy()
{
    // ...
    resultUpdatePosBuffer.Release();
}

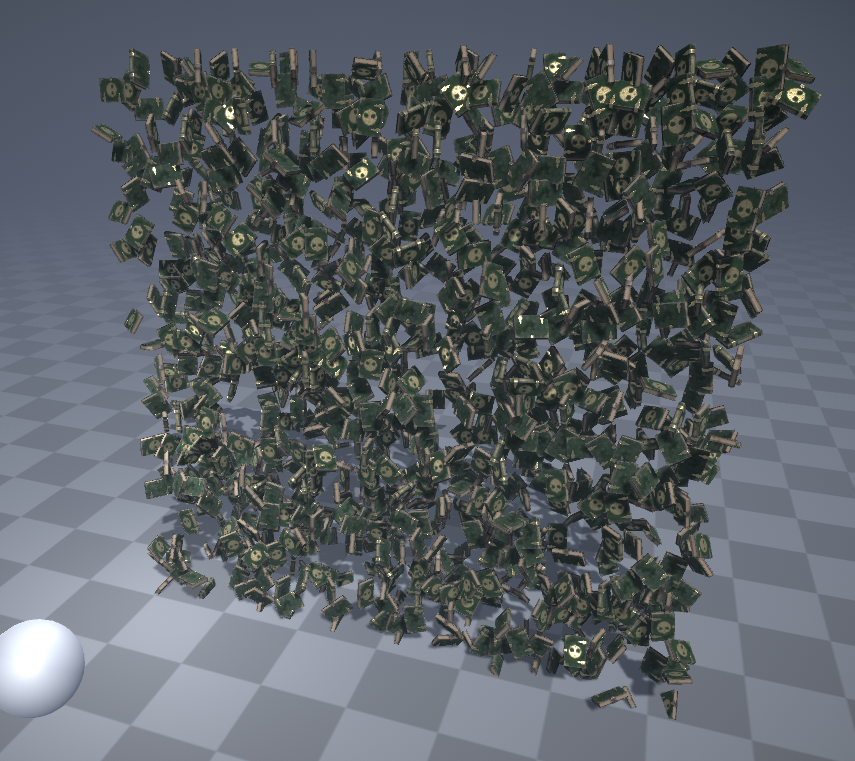

第二步效果图：

3.增加书本物体的位置、旋转对玩家靠近时的响应

通过传入玩家的世界坐标，和一些函数运算，来对每个书本单位进行位置和旋转的平滑复位
此时会发现一些问题，后续会解决：
- 旋转是在CPU端计算的，性能不好
- CPU端的SmoothStep函数与GPU端效果不同，需要自己实现
- 书本位置、旋转固定，不会跟随其父物体位移和旋转

展开代码

ComputeShader：

// 3
float3 PlayerWorldPos;
float PlayerResponseStartDistance;
float PlayerResponseRange;

[numthreads(4,4,1)]
void UpdatePosition (uint3 id : SV_DispatchThreadID)
{
    float3 p = float3(id.x, id.y, 0);
    float z_offset = Random(id.xy);
    // Reply PlayerPos
    float dis = distance(p, PlayerWorldPos);

    float flowZ = z_offset * ZStrength + cos(Time * ZTimeScale * z_offset);
    float newZ = flowZ * (1 - smoothstep(PlayerResponseStartDistance + PlayerResponseRange, PlayerResponseStartDistance, dis));

    UpdatePositions[id.y * 32 + id.x] = float3(id.x, id.y, newZ);
}

C#：

// 3.
[SerializeField] private float PlayerResponseStartDistance; // 玩家距离能够造成影响的起始距离
[SerializeField] private float PlayerResponseRange; // 玩家距离能够造成影响的范围
[SerializeField] private GameObject player;

private void UpdateBookPosition()
{
    var playerPos = player.transform.position;
    shader.SetVector("PlayerWorldPos", playerPos);
    shader.SetFloat("PlayerResponseStartDistance", PlayerResponseStartDistance);
    shader.SetFloat("PlayerResponseRange", PlayerResponseRange);

    // ...
    books[i].transform.rotation = Quaternion.EulerRotation(nowPositions[i] * SmoothStep(PlayerResponseStartDistance, PlayerResponseStartDistance + PlayerResponseRange, Vector3.Distance(playerPos, nowPositions[i])));
}

private float SmoothStep(float a, float b, float t)
{
    if (t <= a)
    {
        return 0;
    }
    else if (t >= b)
    {
        return 1;
    }
    else
    {
        return (t - a) / (b - a);
    }
}

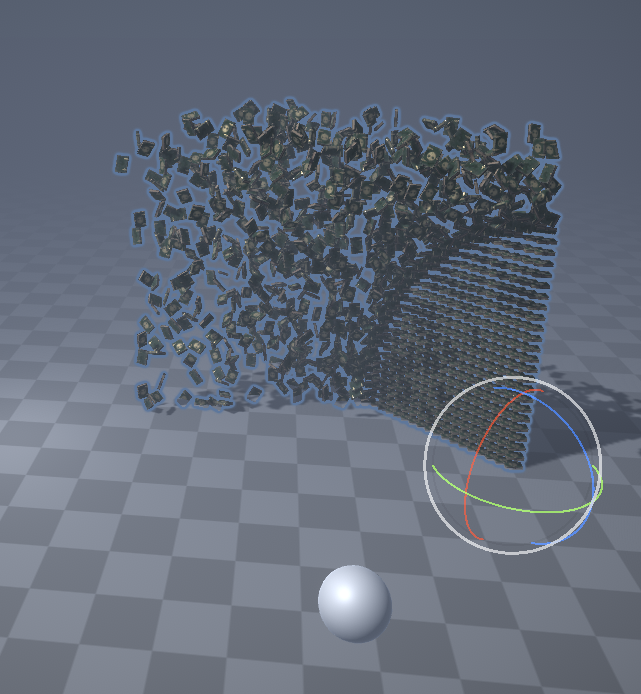

第三步效果图：

4.将CPU端的旋转计算转到GPU端进行

CPU端的旋转是通过Quaternion.EulerRotation()函数中传入位置得到的
因此我的思路是再开一个线程组，记录对应物体的旋转，直接在GPU中计算旋转后，在CPU端使用
将原先的shader.Dispatch(kernelUpdateHandle, 8, 8, 1)改为(8, 8, 2)
相当于增加一张表，表中的索引从32*32-1开始，到32*32*2-1结束，原先记录Vector3信息的下标加上一半的表容量即可得到其对应的旋转值

展开代码

ComputeShader：

[numthreads(4,4,1)]
void UpdatePosition (uint3 id : SV_DispatchThreadID)
{
    float3 p = float3(id.x, id.y, 0);
    float z_offset = Random(id.xy);
    // Reply PlayerPos
    float dis = distance(p, PlayerWorldPos);

    float flowZ = z_offset * ZStrength + cos(Time * ZTimeScale * z_offset);
    float newZ = flowZ * (1 - smoothstep(PlayerResponseStartDistance + PlayerResponseRange, PlayerResponseStartDistance, dis));
    p.z += newZ;

    UpdatePositions[32*32*id.z + id.y * 32 + id.x] = p * (id.z == 0 ? 1 : smoothstep(PlayerResponseStartDistance, PlayerResponseStartDistance + PlayerResponseRange, dis));
}

C#：

private void InitShader()
{
    // ...
    resultUpdatePosBuffer = new ComputeBuffer(size * 2, sizeof(float) * 3);
    // ...
}

private void InitBookAndPosition()
{
    // ...
    nowPositions = new Vector3[size * 2];
}

private void UpdateBookPosition()
{
    // ...
    shader.Dispatch(kernelUpdateHandle, 8, 8, 2);
    // ...
    for (int i = 0; i < nowPositions.Length / 2; i++)
    {
        books[i].transform.position = nowPositions[i];
        books[i].transform.rotation = Quaternion.EulerRotation(nowPositions[i + nowPositions.Length / 2]);
    }
}

5.解决书本不随父物体位移旋转的问题

原因是坐标系不同，ComputeShader中计算得出的位移和旋转值，在CPU中赋值给了books[i].transform.position和rotation
而不论是改为localPosition还是在Instantiate时不以一个物体为父物体，都存在不好控制、旋转后响应效果错误的问题
最终的解决方案是，以一个空物体作为父物体，控制所有的子物体书本进行位移和旋转，并统一为世界坐标系
CPU端直接将父物体的坐标和旋转传入GPU，使GPU端计算得到的值能够加入父物体的影响，成为世界坐标系
子物体的世界坐标=父物体transform的right、up、forward三个分量分别乘上子物体x、y、z轴向上的分量
其中又可以通过两个轴的叉乘得到第三个轴的朝向向量
此时书本飘出的方向就不是Z轴了，而是父物体的transform.forawrd
需要重构部分ComputeShader代码

展开代码

ComputeShader：

// 5
float3 ParentRight;
float3 ParentForward;
float3 ParentPos;

[numthreads(4,4,1)]
void UpdatePosition (uint3 id : SV_DispatchThreadID)
{
    float3 p = float3(id.x, id.y, 0);
    p = p.x * ParentRight + p.y * cross(ParentForward, ParentRight) + p.z * ParentForward;
    p += ParentPos;

    float z_offset = Random(id.xy);

    // Reply PlayerPos
    float dis = distance(p, PlayerWorldPos);
    // Rdm flow Z
    float flowZ = z_offset * ZStrength + cos(Time * ZTimeScale * z_offset);
    float newZ = flowZ * (1 - smoothstep(PlayerResponseStartDistance + PlayerResponseRange, PlayerResponseStartDistance, dis));

    p += newZ * ParentForward;
    UpdatePositions[32*32*id.z + id.y * 32 + id.x] = p * (id.z == 0 ? 1 : smoothstep(PlayerResponseStartDistance, PlayerResponseStartDistance + PlayerResponseRange, dis));
}

C#：

private void UpdateBookPosition()
{
    // ...
    shader.SetVector("ParentRight", transform.right);
    shader.SetVector("ParentForward", transform.forward);
    shader.SetVector("ParentPos", transform.position);
    // ...
}

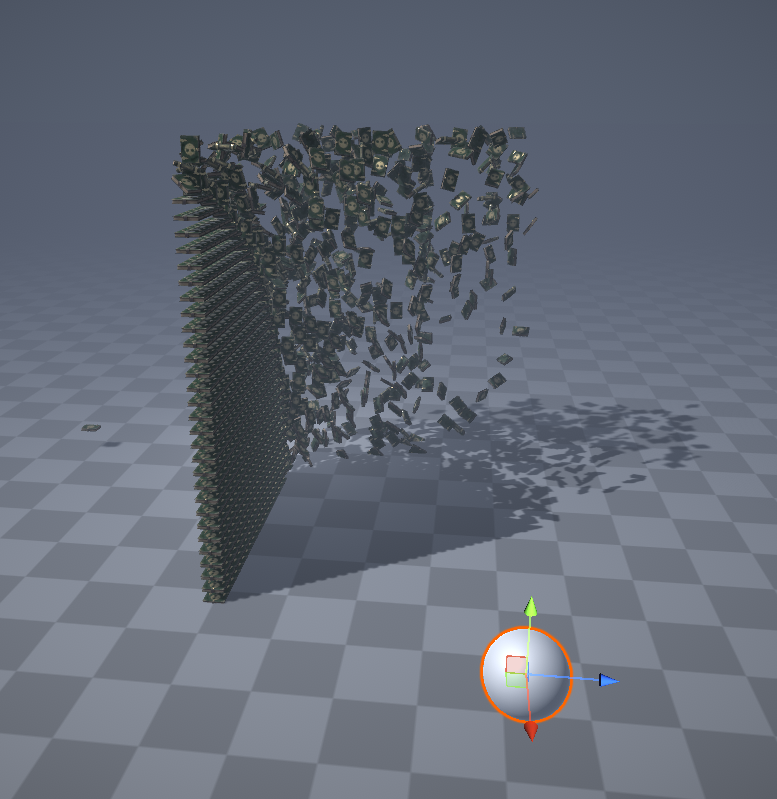

第五步效果图：

6.更好的效果控制

此时基本的功能都实现了，而在具体使用场景中，还需要控制物体间隔、物体的初始旋转值等参数
在这就演示这两项参数的增加
还可以加入玩家在书架背面时，不响应效果的设置，通过向量叉乘结果的正负来判断

展开代码

ComputeShader：

// 6
float2 BooksScale;

[numthreads(4,4,1)]
void UpdatePosition (uint3 id : SV_DispatchThreadID)
{
    float3 p = float3(id.x * BooksScale.x, id.y * BooksScale.y, 0);
    // ...
}

C#：

// 6.
[SerializeField] private Vector3 InitRotationEular = new Vector3(0, 0, 0);
[SerializeField] private Vector2 InitScale = new Vector2(1, 1);

private void UpdateBookPosition()
{
    // ...
    shader.SetVector("BooksScale", InitScale);
    // ...
        books[i].transform.rotation = Quaternion.EulerRotation(nowPositions[i + nowPositions.Length / 2]) * Quaternion.Euler(InitRotationEular);
    // ...
}

完整效果、参数、代码展示

展开代码

ComputeShader：

#pragma kernel InitPosition
#pragma kernel UpdatePosition

// 1
RWStructuredBuffer<float3> InitPositions;
// 2
RWStructuredBuffer<float3> UpdatePositions;
float Time;
float ZTimeScale;
float ZStrength;
// 3
float3 PlayerWorldPos;
float PlayerResponseStartDistance;
float PlayerResponseRange;
// 5
float3 ParentRight;
float3 ParentForward;
float3 ParentPos;
// 6
float2 BooksScale;

float Random(float2 p)
{
    return frac(sin(p.x * 23.23123 + p.y * 12.335) * 2343523.2345234);
}

[numthreads(4,4,1)]
void InitPosition (uint3 id : SV_DispatchThreadID)
{
    InitPositions[id.y * 32 + id.x] = float3(id.x, id.y, 0);
}

[numthreads(4,4,1)]
void UpdatePosition (uint3 id : SV_DispatchThreadID)
{
    float3 p = float3(id.x * BooksScale.x, id.y * BooksScale.y, 0);
    p = p.x * ParentRight + p.y * cross(ParentForward, ParentRight) + p.z * ParentForward;
    p += ParentPos;

    float z_offset = Random(id.xy);

    // Reply PlayerPos
    float dis = distance(p, PlayerWorldPos);
    // Rdm flow Z
    float flowZ = z_offset * ZStrength + cos(Time * ZTimeScale * z_offset);
    float newZ = flowZ * (1 - smoothstep(PlayerResponseStartDistance + PlayerResponseRange, PlayerResponseStartDistance, dis));

    p += newZ * ParentForward;
    UpdatePositions[32*32*id.z + id.y * 32 + id.x] = p * (id.z == 0 ? 1 : smoothstep(PlayerResponseStartDistance, PlayerResponseStartDistance + PlayerResponseRange, dis));
}

C#：

using System.Collections;
using System.Collections.Generic;
using UnityEngine;

public class MagicLibrary : MonoBehaviour
{
    // 1.
    [SerializeField] private ComputeShader shader;
    private int size;
    private ComputeBuffer resultInitPosBuffer;
    private int kernelInitPosHandle;

    private Vector3[] initPositions;

    [SerializeField] private GameObject prefab;
    private List<GameObject> books;

    // 2.
    private int kernelUpdateHandle;
    private ComputeBuffer resultUpdatePosBuffer;
    private Vector3[] nowPositions;
    [SerializeField] private float ZStrength; // Z轴离原平面的距离强度
    [SerializeField] private float ZTimeScale; // 漂浮速度

    // 3.
    [SerializeField] private float PlayerResponseStartDistance; // 玩家距离能够造成影响的起始距离
    [SerializeField] private float PlayerResponseRange; // 玩家距离能够造成影响的范围
    [SerializeField] private GameObject player;

    // 6.
    [SerializeField] private Vector3 InitRotationEular = new Vector3(0, 0, 0);
    [SerializeField] private Vector2 InitScale = new Vector2(1, 1);


    private void Start()
    {
        size = 32 * 32;

        InitShader();
        InitBookAndPosition();
    }

    private void Update()
    {
        UpdateBookPosition();
    }

    private void InitShader()
    {
        // Get KernelID and Init Buffer
        kernelInitPosHandle = shader.FindKernel("InitPosition");
        resultInitPosBuffer = new ComputeBuffer(size, sizeof(float) * 3);
        shader.SetBuffer(kernelInitPosHandle, "InitPositions", resultInitPosBuffer);

        // Dispatch initPosition
        shader.Dispatch(kernelInitPosHandle, 8, 8, 1);

        kernelUpdateHandle = shader.FindKernel("UpdatePosition");
        resultUpdatePosBuffer = new ComputeBuffer(size * 2, sizeof(float) * 3);
    }

    private void InitBookAndPosition()
    {
        books = new List<GameObject>(size);
        // Get Buffer Data and Apply to GameObject
        initPositions = new Vector3[size];
        resultInitPosBuffer.GetData(initPositions);
        for (int i = 0; i < initPositions.Length; i++)
        {
            GameObject book = Instantiate(prefab, initPositions[i], Quaternion.identity, transform);
            books.Add(book);
        }
        nowPositions = new Vector3[size * 2];
    }

    private void UpdateBookPosition()
    {
        // Set Shader param
        shader.SetFloat("ZStrength", ZStrength);
        shader.SetFloat("ZTimeScale", ZTimeScale);
        shader.SetFloat("Time", Time.time);

        shader.SetVector("ParentRight", transform.right);
        shader.SetVector("ParentForward", transform.forward);
        shader.SetVector("ParentPos", transform.position);

        shader.SetVector("BooksScale", InitScale);

        var playerPos = player.transform.position;
        shader.SetVector("PlayerWorldPos", playerPos);
        shader.SetFloat("PlayerResponseStartDistance", PlayerResponseStartDistance);
        shader.SetFloat("PlayerResponseRange", PlayerResponseRange);

        shader.SetBuffer(kernelUpdateHandle, "UpdatePositions", resultUpdatePosBuffer);
        shader.Dispatch(kernelUpdateHandle, 8, 8, 2);
        // Get Buffer and Apply to GameObject
        resultUpdatePosBuffer.GetData(nowPositions);
        for (int i = 0; i < nowPositions.Length / 2; i++)
        {
            books[i].transform.position = nowPositions[i];
            books[i].transform.rotation = Quaternion.EulerRotation(nowPositions[i + nowPositions.Length / 2]) * Quaternion.Euler(InitRotationEular);
        }
    }

    private void OnDestroy()
    {
        resultInitPosBuffer.Release();
        resultUpdatePosBuffer.Release();
    }
}

uni_shiki

前言

实现思路

0.场景准备

1.从生成一排/一面书本物体开始，初始化位置和旋转

2.加入随机数、三角函数使物体凌乱并做漂浮运动

3.增加书本物体的位置、旋转对玩家靠近时的响应

4.将CPU端的旋转计算转到GPU端进行

5.解决书本不随父物体位移旋转的问题

6.更好的效果控制

完整效果、参数、代码展示

本作品采用 知识共享署名-相同方式共享 4.0 国际许可协议 进行许可

本作品采用知识共享署名-相同方式共享 4.0 国际许可协议进行许可
